Описание

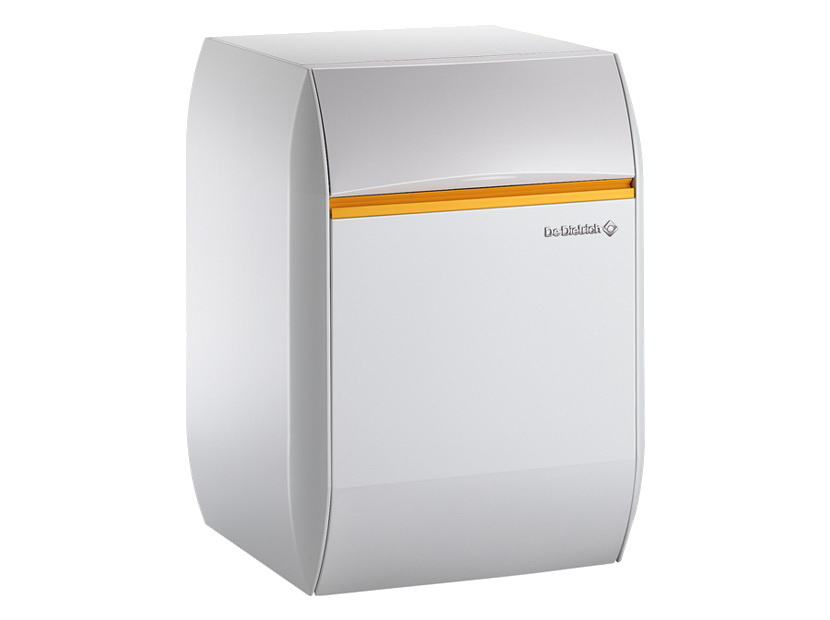

Котлы DTG 130 являются высокопроизводительными напольными чугунными котлами нового поколения с атмосферной газовой горелкой (КПД сгорания от 92 до 93%). Они идеально отвечают существующим требованиям по экономии энергии и защите окружающей среды, сочетая в себе современный дизайн, легкость установки, пуска и использования.
DTG 136 Eco.NOx оборудованы атмосферной горелкой с низкими выбросами NOх (менее 70 мг/кВт?ч). Возможна комбинация надувного чугунного котла с одной из панелей управления (по выбору), способных управлять одноступенчатой горелкой: базовой (В) или Diematic 3 (D).
Панели управления
Базовая панель управления (В)
Панель управляет работой одноступенчатой горелки. Управление отоплением осуществляется термостатом котла.
На панели расположены переключатели «Вкл/Выкл» и «Зима/Лето», индикатор неисправности, защитный термостат (110?С) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, индикатор и дисплей отображения температуры котловой воды или температуры воды в водонагревателя (в зависимости от режима работы котла), предохранитель (4 А) с временной задержкой.
Панель управления Diematic 3 (D)
Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.
Панель управления DIEMATIC 3 допускает:
- Регулирование прямых контуров и/или смесительных контуров.
- Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.
- Защиту установки и помещения от замораживания в случае отсутствия.
- Управление 1-ступенчатой горелкой.
- Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.
В комплекте заводской поставки панель управления DIEMATIC3 может управлять 1 прямым контуром. Подключение 2 контуров со смесительным клапаном возможно при подключении дополнительного оборудования платы управления контуром со смесителем (ед. поставки FM 48). Два котла оборудованных панелью управления DIEMATIC 3, могут обеспечить :
- Управление каскадом из 2 котлов, оборудованных 1-ступенчатой
- Управление гидравлической сетью, ГВС и т.д.
Панель управления DIEMATIC 3 может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления. На панели расположены переключатели «Вкл/Выкл», теста STB термостата/ручной режим/автоматический режим и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110?С) с кнопкой разблокирования, термостат котла и многофункциональный дисплей с функцией управления с двумя уровнями доступа — при закрытой крышке и при открытой крышке и предохранитель (4 А) с временной задержкой.
Отличительные особенности
- теплообменник из эвтектического чугуна Де Дитриш позволяет работать при низких модулируемых температурах подающей линии до 30°С без какого-либо риска для срока службы котла.
- электронный розжиг при помощи запальной горелки (без постоянного дежурного пламени), которая состоит из 1 запального электрода, 1 электрода массы и 1 датчика ионизации;
