Описание

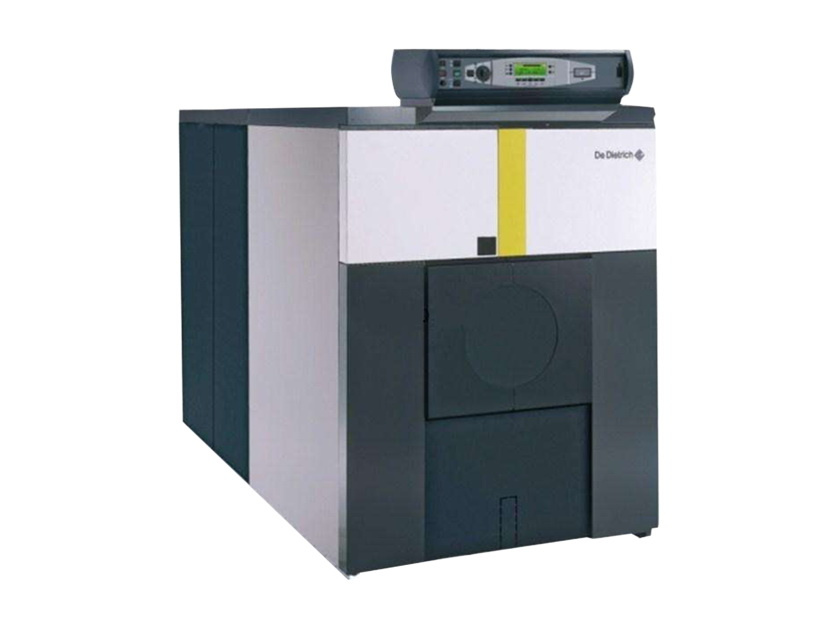

GT 530-23 – это низкотемпературный чугунные котел, полезной мощностью от 464 до 522 кВт, с топкой под давлением, для работы с жидкотопливными или газовыми горелками.
- Теплообменник из эвтектического чугуна с высокой антикоррозионной устойчивостью, для работы при низких модулируемых температурах до 40°C в подающей линии.
- Четырехходовой принцип удаления дымовых газов позволяет получить благоприятные акустические характеристики, объемная камера сгорания гарантирует хорошую адаптацию горелки любого типа, оребренная поверхность дымовых каналов и чугунные ускорители конвекции обеспечивают оптимальный теплообмен, возможность поставки теплообменника котла отдельными секциями гарантирует установку котла в любых котельных, даже с затрудненным доступом.
- Прочная обшивка с возможностью прохода по ней
- Поставка котла отдельными секциями для удобства транспортировки и монтажа
- Возможна комбинация котла с одной из панелей управления (по выбору): базовой (S3), базовой 2 (В3), Diematic m3 (Dm3) и каскадной (К3).
Панели управления
Базовая панель управления S3(MD4)
Панель управляет работой одно или двухступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл» и переключатель работы насосов, индикатор неисправности, защитный термостат (110?С) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, термометр котла и предохранитель (10 А) с временной задержкой. Данная панель рекомендуется для установок без системы регулирования или для установок, которые имеют шкаф управления в котельной.
Базовая панель управления-B3 (MD3)
Панель управляет работой одно или двух ступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110?С) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, индикатор и дисплей отображения температуры котловой воды или температуры воды в водонагревателя (в зависимости от режима работы котла), предохранитель (10 А) с временной задержкой.
Каскадная панель управления К3 (MD2)
Панель управления обеспечивает работу котла, оборудованного 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.
Панель управления K3 устанавливается только вместе с котлом, оборудованном панелью управления DIEMATIC-m3, в рамках каскадной установки.
Регулирование и управление ГВС обеспечивается панелью управления DIEMATIC-m3 ведущего котла.
На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110?С) с кнопкой разблокирования и кнопкой теста, термостат котла, предохранитель (10 А) с временной задержкой.
Панель управления Diematic m3 (MD1)
Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.
Панель управления DIEMATIC-m3 допускает:
