Корпус понижающего клапана и резьбовые соединения выполнены из латуни, а сетчатый фильтр изготовлен из нержавеющей стали.
Основу вкладыша клапана и чаши фильтра, специально предназначенной для холодной воды, составляет синтетический материал высокого качества.
Конструкция

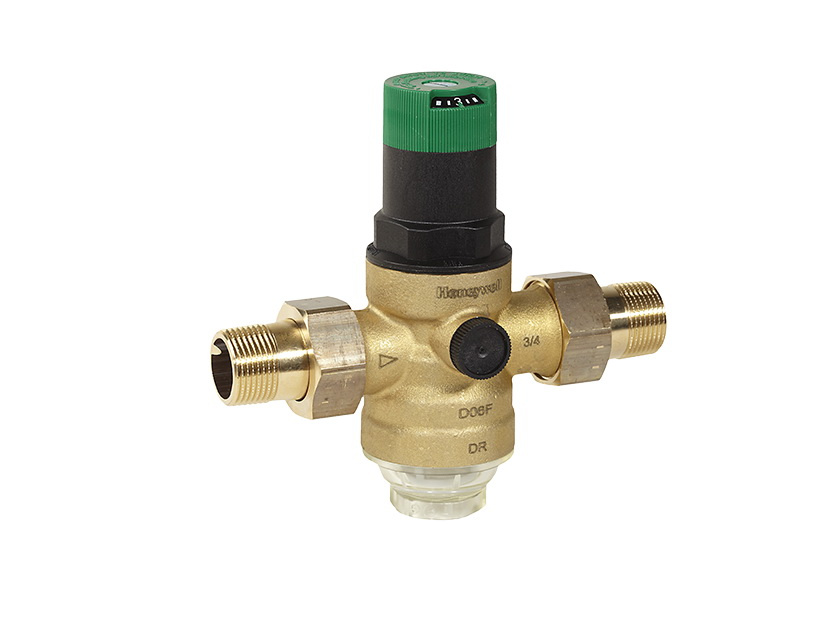

Клапан серии D06 F состоит из корпуса, чаши фильтра, вкладыша клапана, фильтра с сеткой (160 мкм), а также присоединительных штуцеров (с наружной резьбой), регулировочной пружины и пружинного стакана (с регулировочной ручкой и установочной шкалой).
Корпус имеет внешнюю резьбу и резьбовые отверстия на выходе, предназначенные для манометра. Однако сам манометр в комплект не входит.
Благодаря компактным размерам и небольшому весу прибор можно разместить даже в ограниченном пространстве.
Принцип действия
Работа редукционного клапана построена на принципе уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы. Это ведет к увеличению давления пружины, вследствие чего происходит открытие клапана. Выпускное давление, в свою очередь, возрастает до уравнивания усилий диафрагмы и пружины.
При этом скачки входного давления не влияют на давление, которое установлено на выходе.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
При установке клапана понижения давления выбирают горизонтальный участок трубопровода и располагают чашу фильтра внизу, чтобы обеспечить наиболее удобное положение для очистки.
Применение
D06 F - 3/4" A используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, которые не исключены при высоком давлении в водопроводной сети. Также редукционный клапан уменьшает расход воды, постоянно поддерживая установленный уровень давления на выходе в независимости от перепадов входного давления.
