Корпус и резьбовые соединения понижающего клапана выполнены из латуни, а сетчатый фильтр изготовлен из нержавеющей стали.
Для вкладыша клапана и чаши фильтра, специально предназначенной для холодной воды, используется синтетический материал высокого качества.
Конструкция

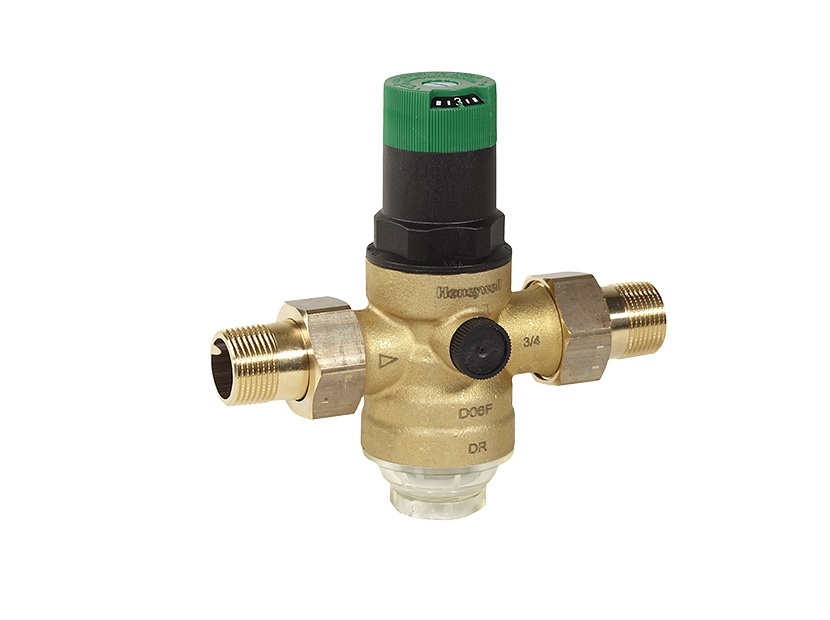

Клапан серии D06 F состоит из корпуса, имеющего внешнюю резьбу и резьбовые отверстия, чаши фильтра, вкладыша клапана, фильтра с сеткой (160 мкм), а также присоединительных штуцеров (с наружной резьбой), регулировочной пружины и пружинного стакана (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Благодаря компактным размерам и небольшому весу прибор легко разместить даже в ограниченном пространстве.
Принцип действия
Работу редукционного клапана составляет принцип уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего происходит открытие клапана. Выпускное давление, в свою очередь, возрастает до уравнивания усилий диафрагмы и пружины.
При этом на давление, которое установлено на выходе, не влияют перепады входного давления.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Чтобы обеспечить наиболее удобное положение для очистки, клапан понижения давления устанавливается на горизонтальном участке трубопровода чашей фильтра вниз.
Применение
D06 F - 2" A используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. К тому же, редукционный клапан уменьшает расход воды, постоянно поддерживая установленный уровень давления на выходе, не боясь при этом перепадов входного давления.
