Высокая прочность
Корпус и резьбовые соединения понижающего клапана выполнены из латуни, а сетчатый фильтр изготовлен из нержавеющей стали.
Для вкладыша клапана и чаши фильтра, специально предназначенной для холодной воды, применяется высококачественный синтетический материал.
Конструкция

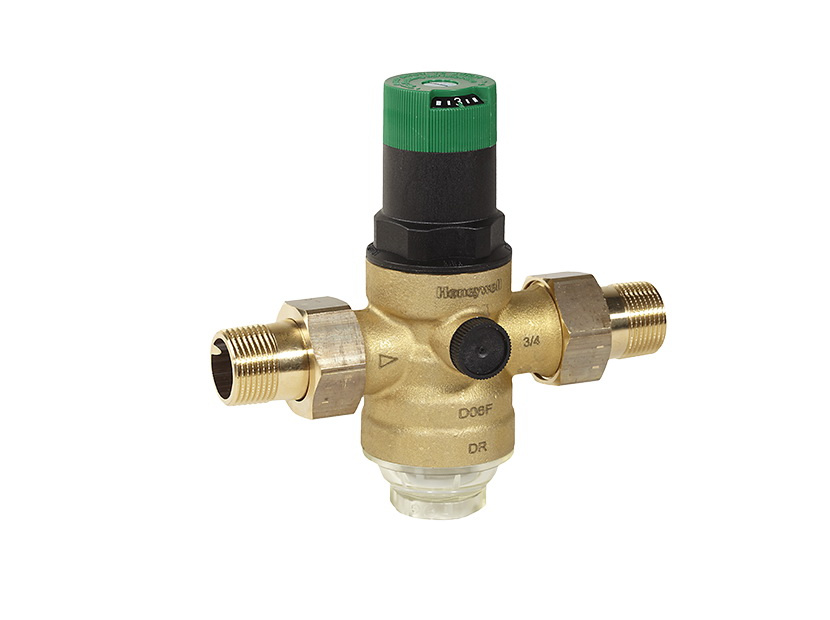

Клапан серии D06 F включает корпус, на который нанесена внешняя резьба, чашу фильтра, вкладыш клапана, фильтр с сеткой (160 мкм), а также присоединительные штуцеры (с наружной резьбой), регулировочную пружину и пружинный стакан (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Благодаря компактности и небольшому весу прибор помещается даже в ограниченном пространстве.
Принцип действия
В основе работы редукционного клапана лежит принцип уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего открывается клапан. Выпускное давление, в свою очередь, начинает возрастать до тех пор, пока не уравняются усилия диафрагмы и пружины.
При этом на давление, установленное на выходе, не влияют перепады входного давления.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Для обеспечения наиболее удобного положения для очистки клапан понижения давления устанавливается чашей фильтра вниз на горизонтальном участке трубопровода.
Применение
D06 F - 1/2" A используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. К тому же, редукционный клапан уменьшает расход воды и постоянно поддерживает установленный уровень давления на выходе, несмотря на перепады входного давления.
