Сам корпус вместе с резьбовыми соединениями выполнен из латуни, а сетчатый фильтр – из нержавеющей стали.
Высококачественный синтетический материал послужил основой для изготовления вкладыша клапана.
Чаша фильтра специально предназначена для холодной воды, поэтому тоже состоит из синтетического материала.
Конструкция

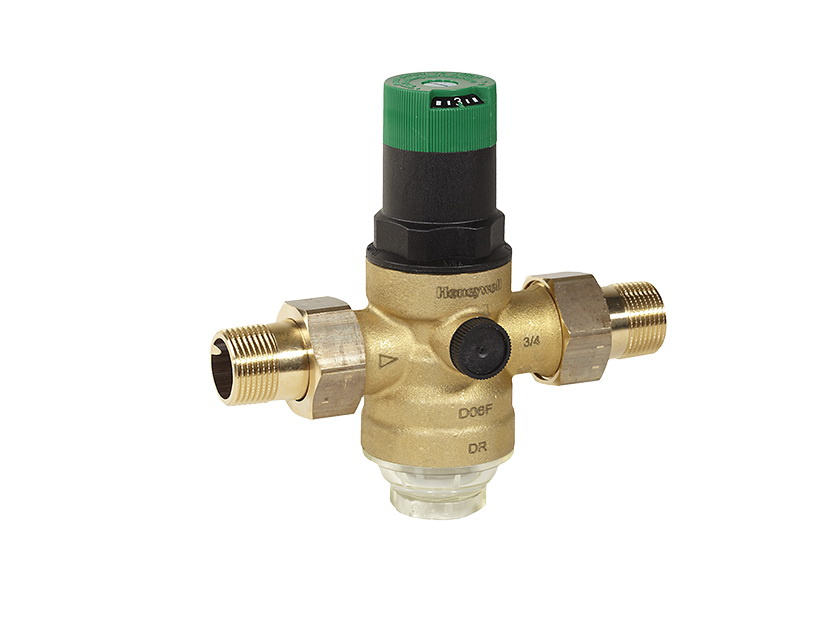

Клапан серии D06 F включает корпус, чашу фильтра, вкладыш клапана, сетчатый фильтр, а также присоединительные штуцеры, регулировочную пружину и пружинный стакан. Манометр в комплект не входит.
Небольшой вес и малые габариты позволяют установить прибор даже в ограниченном по площади пространстве.
Принцип действия
В основе работы редукционного клапана лежит принцип уравнивания усилий.
При уменьшении впускного давления и нажима диафрагмы увеличивается давление пружины, что ведет к открытию клапана. В результате выпускное давление будет возрастать, пока не уравняются усилия пружины и диафрагмы.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Чтобы обеспечить наиболее удобное положение для очистки, редукционный клапан устанавливается на горизонтальном участке трубопровода, при этом чаша фильтра должна быть внизу.
Применение
D06 F - 1 1/2" A используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных избыточным давлением в системе водоснабжения. К тому же, редукционный клапан помогает уменьшить расход воды. Его установка позволит поддерживать постоянный уровень давления, даже несмотря на перепады входного давления.
