Корпус понижающего клапана с резьбовыми соединениями выполнен из латуни, также как и чаша фильтра, которая специально предназначена для горячей воды.
Вкладыш клапана изготовлен из высококачественного синтетического материала.
Основой для сетчатого фильтра является нержавеющая сталь.
Конструкция

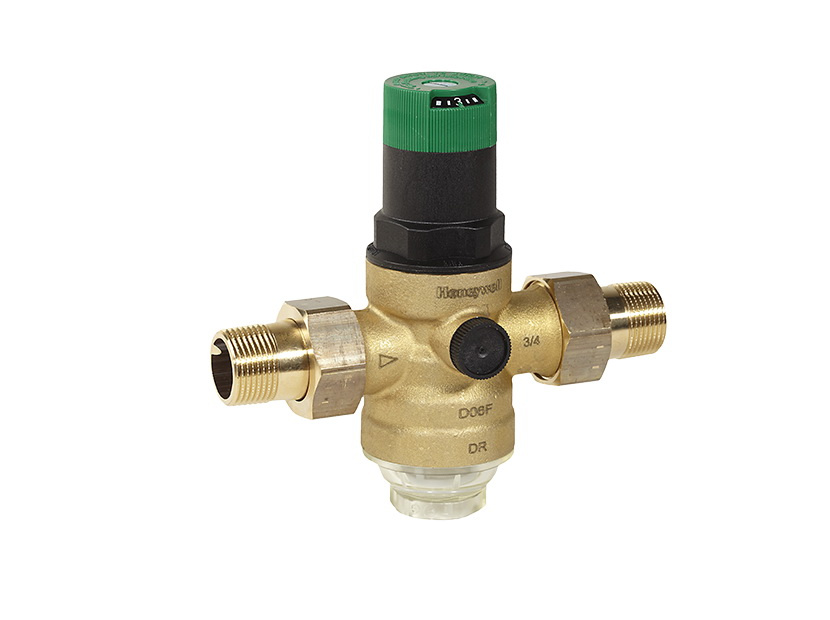

Клапан серии D06 F состоит из корпуса, имеющего внешнюю резьбу, чаши фильтра, вкладыша клапана, фильтра с сеткой (160 мкм), а также присоединительных штуцеров (с наружной резьбой), регулировочной пружины и пружинного стакана (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Благодаря компактности и небольшому весу прибор легко размещается даже в ограниченном пространстве.
Принцип действия
В основе работы редукционного клапана лежит принцип уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего происходит открытие клапана. Выпускное давление, в свою очередь, начинает возрастать до тех пор, пока не уравняются усилия диафрагмы и пружины.
При этом на давление, которое установлено на выходе, не влияют перепады входного давления.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Чтобы обеспечить наиболее удобное положение для очистки, клапан понижения давления устанавливается чашей фильтра вниз на горизонтальном участке трубопровода.
Применение
D06 F - 1/2" B используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. К тому же, редукционный клапан уменьшает расход воды, постоянно поддерживая установленный уровень давления на выходе, даже при перепадах входного давления.
