Корпус и резьбовые соединения понижающего клапана выполнены из латуни, а сетчатый фильтр – из нержавеющей стали.
Основой для изготовления вкладыша клапана является высококачественный синтетический материал.
Чаша фильтра предназначена специально для горячей воды, поэтому тоже состоит из латуни.

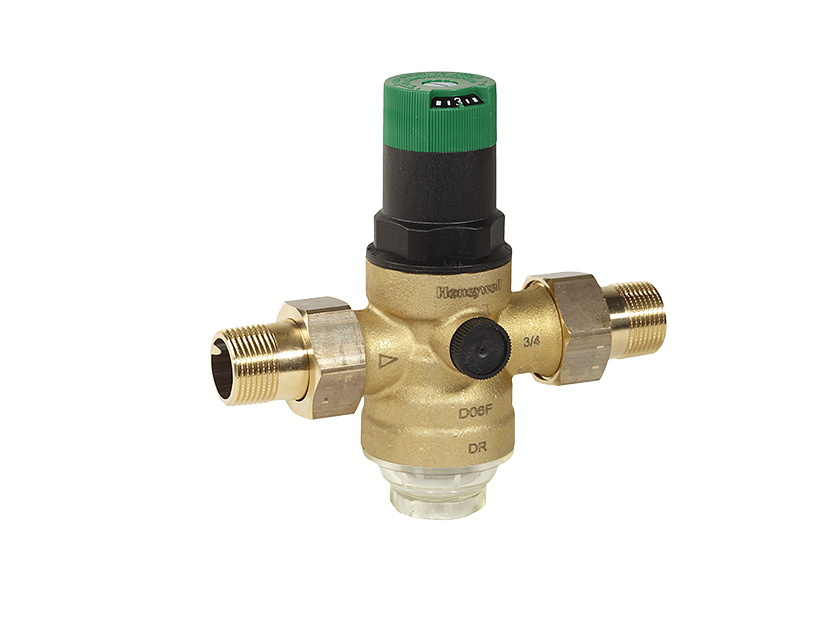

Конструкция
Клапан серии D06 F включает корпус, чашу фильтра, вкладыш клапана, фильтр с сеткой, а также присоединительные штуцеры (с наружной резьбой), регулировочную пружину и пружинный стакан (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Благодаря малым габаритам и небольшому весу прибор можно установить даже в пространстве, ограниченном по площади.
Принцип действия
В основе работы редукционного клапана лежит принцип уравнивания усилий.
В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что, в свою очередь, ведет к увеличению давления пружины и открытию клапана. Выпускное давление начинает расти до тех пор, пока усилия диафрагмы и пружины не уравняются.
При этом на давление, установленное на выходе, не влияют скачки входного давления.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Для обеспечения наиболее удобного положения редукционный клапан устанавливается на горизонтальном участке трубопровода чашей вниз.
Применение
D06 F - 1 1/4" B используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. К тому же, редукционный клапан уменьшает расход воды. Его установка поддерживает постоянный уровень давления, даже несмотря на перепады входного давления.
