Сам корпус вместе с резьбовыми соединениями выполнен из латуни, а сетчатый фильтр – из нержавеющей стали.
Высококачественный синтетический материал послужил основой для изготовления вкладыша клапана.
Чаша фильтра специально предназначена для горячей воды, поэтому тоже состоит из латуни.
Конструкция

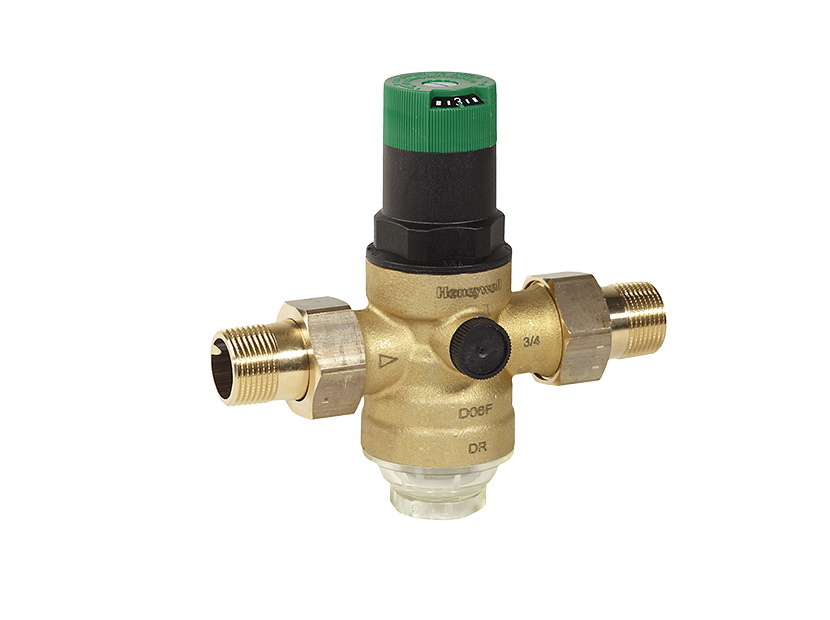

Клапан серии D06 F включает корпус, чашу фильтра, вкладыш клапана, сетчатый фильтр, а также присоединительные штуцеры, регулировочную пружину и пружинный стакан (с регулировочной ручкой и установочной шкалой). Манометр в комплект не входит.
Малые габариты и небольшой вес позволяют установить прибор даже в ограниченном по площади пространстве.
Принцип действия
В основе работы редукционного клапана лежит принцип уравнивания усилий.
Уменьшение впускного давления и нажима диафрагмы увеличивает давление пружины, что ведет к открытию клапана. В результате выпускное давление начинает расти, пока усилия пружины и диафрагмы не уравняются.
Отличительные особенности
- регулировочная шкала указывает уровень установленного давления
- регулировочная ручка устанавливает давление на выходе клапана
- возможность тех. обслуживания без демонтажа из водопроводной системы
- нет контакта регулировочной пружины с питьевой водой
- надежность в эксплуатации
- соответствие стандартам, наличие сертификации
Монтаж
Для обеспечения наиболее удобного положения редукционный клапан устанавливается на горизонтальном участке трубопровода, при этом чаша фильтра должна быть внизу.
Применение
D06 F - 1 1/2" B используется в промышленных, коммерческих и бытовых установках для защиты оборудования от повреждений, вызванных слишком высоким давлением в системе водоснабжения. К тому же, редукционный клапан позволяет уменьшить расход воды. Его установка помогает поддерживать постоянный уровень давления, даже несмотря на перепады входного давления.
