Надежность и эффективность прибора объясняются высококачественными материалами, применяемыми в его изготовлении.
Сам корпус выполнен из латуни, также как резьбовые штуцеры и запорный шаровой клапан. Фильтрующий сетчатый элемент изготовлен из нержавеющей стали.
Синтетический материал послужил сырьем для производства пружинного стакана, держателя сетки фильтра, гильзы обратного клапана и вкладыша клапана.
Непрозрачная чаша фильтра из красной бронзы специально предназначена для горячей воды.
Конструкция

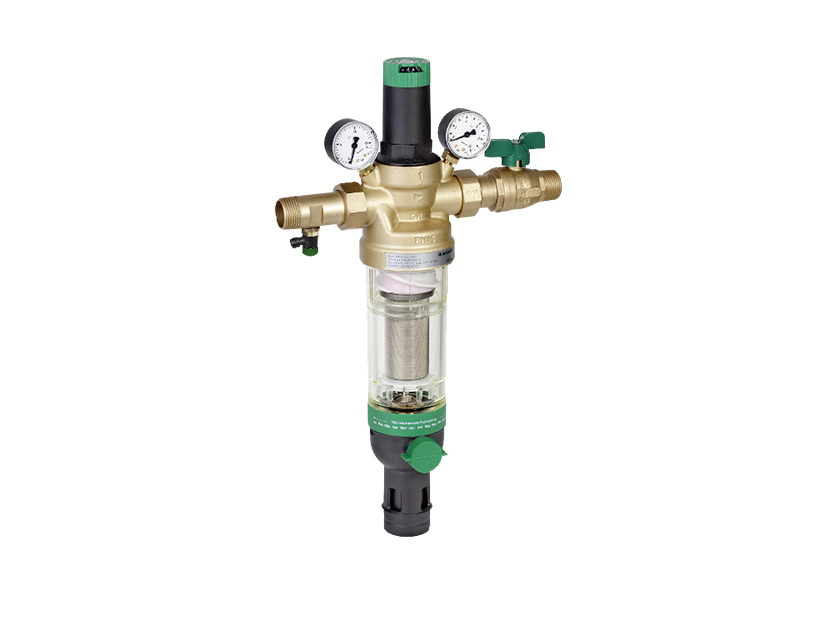

Фильтр серии HS 10S представляет собой комбинированный водоразборный узел и объединяет в себе корпус, чашу фильтра, манометры (впускной и выпускной), пружинный стакан, сетчатый фильтрующий элемент, впускной обратный клапан, вкладыш клапана, запорный шаровой клапан и шаровой клапан с дренажным штуцером, а также накидной ключ (для клапана и чаши).
Встроенный клапан понижения давления (редукционный) защищает от колебаний давления и уменьшает расход воды. Обратный клапан предохраняет магистральный водопровод от опасных для здоровья жидкостей. Фильтр тонкой очистки предотвращает от попадания посторонних частиц.
Прибор прост в эксплуатации и обслуживании и чрезвычайно компактен.
Фильтр тонкой очистки прошел необходимые проверки и соответствует европейским стандартам.
Принцип действия
В режиме фильтрации водный поток проходит через основную нижнюю секцию сетчатого вкладыша фильтра в направлении снаружи внутрь.
При открывании шарового клапана аппарат переходит в режим обратной промывки. При этом вода начинает поступать через дополнительную верхнюю секцию. После очистки одна часть водного потока направляется к потребителям воды, а другая – для проведения очистки и промыва нижней секции сетчатого фильтра.
При закрытии шарового клапана прибор снова возвращается в режим фильтрации.
Отличительные особенности системы
- взаводства пружинного стакана, держателя сетки фильтра, гильзы обратного клапана и вкладыша клапана.
Непрозрачная чаша фильтра из красной бронзы специально предназначена для горячей воды.
Конструкция
Фильтр серии HS 10S представляет собой комбинированный водоразборный узел и объединяет в себе корпус, чашу фильтра, манометры (впускной и выпускной), пружинный стакан, сетчатый фильтрующий элемент, впускной обратный клапан, вкладыш клапана, запорный шаровой клапан и шаровой клапан с дренажным штуцером, а также накидной ключ (для клапана и чаши).
Встроенный клапан понижения давления (редукционный) защищает от колебаний давления и уменьшает расход воды. Обратный клапан предохраняет магистральный водопровод от опасных для здоровья жидкостей. Фильтр тонкой очистки предотвращает от попадания посторонних частиц.
Прибор прост в эксплуатации и обслуживании и чрезвычайно компактен.
Фильтр тонкой очистки прошел необходимые проверки и соответствует европейским стандартам.
Принцип действия
В режиме фильтрации водный поток проходит через основную нижнюю секцию сетчатого вкладыша фильтра в направлении снаружи внутрь.
При открывании шарового клапана аппарат переходит в режим обратной промывки. При этом вода начинает поступать через дополнительную верхнюю секцию. После очистки одна часть водного потока направляется к потребителям воды, а другая – для проведения очистки и промыва нижней секции сетчатого фильтра.
При закрытии шарового клапана прибор снова возвращается в режим фильтрации.
Отличительные особенности системы
- взаимозимозаменяемые сетки с разными размерами ячеек
- легкая замена фильтрующего элемента и чаши
- установка при монтаже чашей вниз
- тех. обслуживание без демонтажа
Монтаж
Монтаж возможен как на пластиковые, так и на металлические трубы.
Благодаря установки фильтра после запорных клапанов за водосчетчиком, техническое обс
